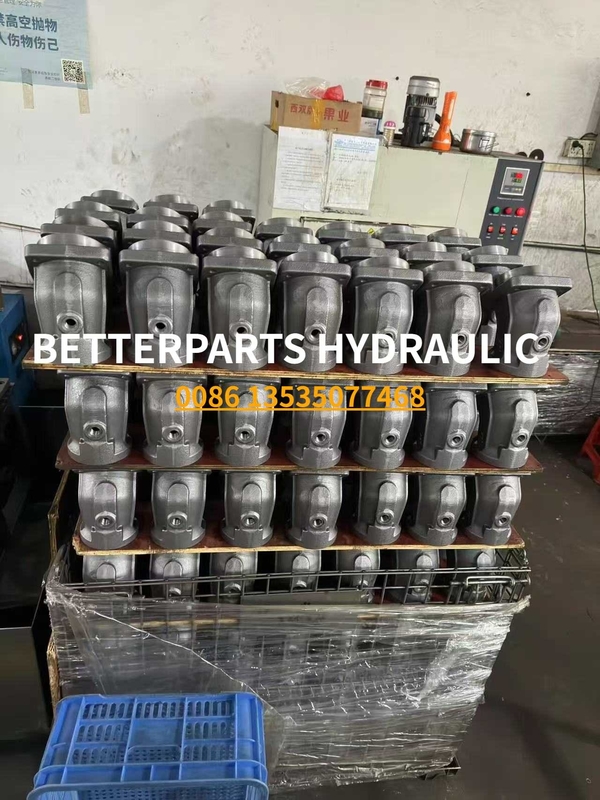

Pembuatan Pump Fixed Axial Piston Kualitas Baik A2FO Pompa Hidraulik Densitas Daya Tinggi

Merek btps yang tersedia

Rexroth A2FM 6X Series Serial Motor Tetap Piston

Motor tekanan tinggi serba guna
Ukuran 5… 1000
Tekanan nominal hingga 400 bar
Tekanan maksimum naik 450 bar
Sirkuit terbuka dan tertutup
Versi metrik

Data teknis

- Motor A2FM dirancang untuk digunakan di sirkuit terbuka dan tertutup.

- Perencanaan proyek, pemasangan dan commissioning unit piston aksial harus dilakukan oleh personel yang memenuhi syarat.

- Sebelum menggunakan unit piston aksial, baca manual instruksi yang sesuai sepenuhnya. Tersedia berdasarkan permintaan dari Bosch Rexroth.

- Risiko terbakar dari unit piston aksial selama dan segera setelah operasi. Langkah -langkah keamanan yang tepat harus diambil (misalnya mengenakan pakaian pelindung).

- Karakteristik unit piston aksial dapat bervariasi karena kondisi operasi yang berbeda (tekanan operasi, suhu fluida).

- Port jalur kerja:

· Port dan fixing utas dirancang untuk tekanan yang ditentukan maksimum. Pabrikan mesin atau sistem harus memastikan bahwa faktor keamanan elemen dan saluran yang memenuhi kondisi operasi yang ditentukan (tekanan, aliran, oli hidrolik, suhu).

• Port jalur kerja dan port fungsi hanya untuk saluran hidrolik.

- Data dan instruksi yang terkandung di sini harus diikuti.

- Produk tidak dapat disetujui sebagai komponen yang mengikuti konsep keselamatan umum mesin ISO13849.

- Gunakan torsi pengetatan berikut:

· Konektor:

Lihat instruksi pabrik untuk torsi pengetatan dari fitting yang digunakan.

· Baut pemasangan:

Untuk baut pemasangan dengan benang metrik ISO sesuai dengan DIN13 dan benang sesuai dengan ASMEB1.1, kami sarankan memeriksa torsi pengetatan dari masing -masing rumah menurut VDI2230.

· Lubang berulir untuk unit piston aksial:

Torsi pengetatan maksimum yang diizinkan MGMAX adalah nilai maksimum untuk lubang berulir dan tidak boleh dilampaui.

· Sekrup pengunci:

Untuk sekrup pengunci logam yang disediakan dengan unit piston aksial, torsi pengencangan MV yang diperlukan untuk sekrup pengunci harus digunakan.

Tindakan pencegahan instalasi

Selama commissioning dan operasi, unit piston aksial harus selalu diisi dengan oli hidrolik dan dibuang dengan udara. Tindakan pencegahan di atas juga harus diamati setelah periode tidak aktif yang relatif lama, karena unit piston aksial dapat menguras oli hidrolik kembali ke dalam tangki melalui saluran hidrolik.

Terutama dalam posisi pemasangan "poros transmisi", pengisian oli dan knalpot harus dilakukan secara menyeluruh, jika tidak, akan ada bahaya seperti operasi bebas oli.

Tiriskan minyak di rumah pompa harus dikeringkan ke tangki melalui port pembuangan tertinggi (T1, T2).

Untuk kombinasi beberapa perangkat, pastikan bahwa tekanan yang sesuai untuk setiap perangkat tidak terlampaui. Ketika tekanan diferensial ada di port pembuangan peralatan, saluran pembuangan umum harus diganti sehingga tekanan minimum yang diijinkan untuk semua peralatan yang terhubung tidak terlampaui dalam keadaan apa pun. Jika ini tidak memungkinkan, saluran pembuangan terpisah harus diletakkan jika perlu.

Untuk mendapatkan nilai kebisingan yang menguntungkan, semua saluran penghubung harus dipisahkan dengan elemen elastis dan pemasangan di atas tangki harus dihindari.

Di bawah semua kondisi operasi, saluran pembuangan harus mengarah ke titik di bawah level oli minimum di dalam tangki.
