| 01 |
3 port utama |
3 |
| 4 port utama |
4 |
| 02 |

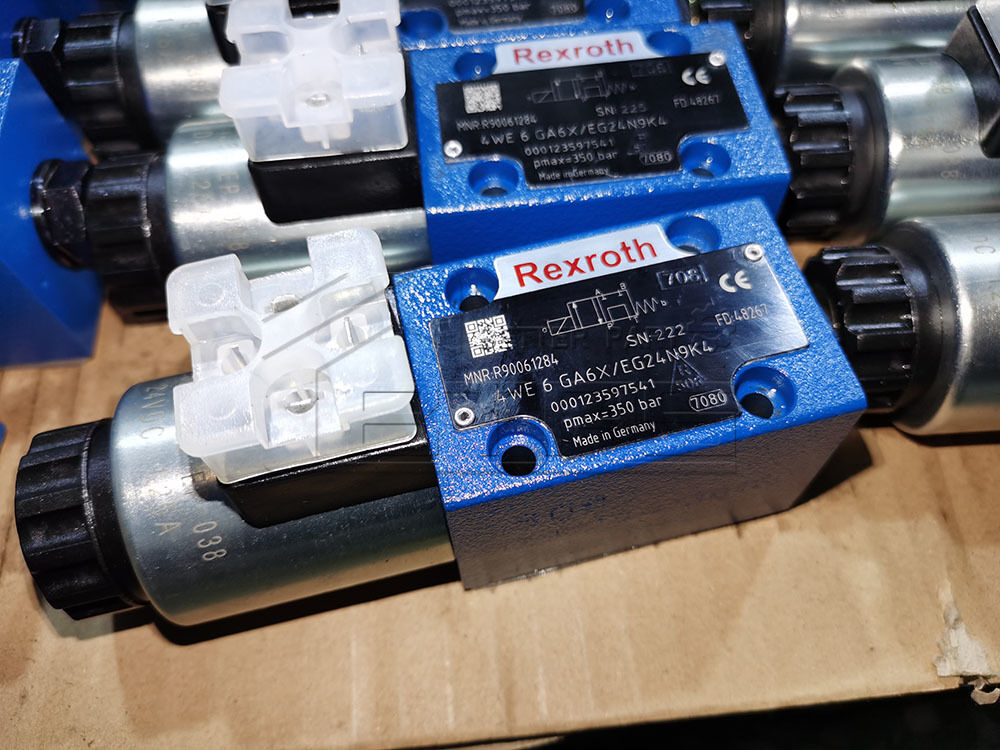

Katup pengarah |
KAMI |
| 03 |
Ukuran 6 |
6 |
| 04 |
Simbol misalnya C, E, EA, EB, dll; untuk versi yang memungkinkan, lihat Simbol |
|
| 05 |
Seri komponen 60…69 (60…69: dimensi pemasangan dan sambungan tidak berubah) |
6X |
| 06 |
Dengan kembalinya musim semi |
tidak ada kode |
| Tanpa musim semi kembali |
HAI |
| Tanpa pegas kembali dengan detensi |
DARI |
| 07 |
Solenoid berdaya tinggi, pin basah, dengan koil yang dapat dilepas |
E |
| 08 |
Tegangan searah 24 V |
G24 |
| Tegangan bolak-balik 230 V, 50/60 Hz |
W230 |
| Tegangan AC 110 V atau 120 V, 50/60 Hz |
W110
Tegangan W+ |
| Tegangan searah 205 V |
G205 |
| Solenoida DC dengan penyearah untuk tegangan AC (tidak berhubungan dengan frekuensi; hanya tersedia dengan sambungan plug-in dengan penutup, lihat dimensi sambungan pusat) |
W110R |
| Tegangan nominal 96 V pada solenoid DC jika dioperasikan dengan sumber tegangan AC (tegangan listrik AC 110 V - 50/60 Hz dengan toleransi tegangan yang diizinkan +/- 10 %) |
G96 |
| Tegangan nominal 205 V pada solenoid DC yang dioperasikan dengan sumber tegangan AC (tegangan listrik AC 230 V – 50/60 Hz dengan toleransi tegangan yang diizinkan +/- 10 %) |
G205 |
|
Koneksi ke listrik tegangan AC melalui kontrol dengan penyearah
1)
|
| 09 |
Tanpa penggantian manual |
tidak ada kode |
| Dengan penggantian manual tersembunyi (standar) |
N9 2) |
| Dengan penggantian manual |
N 2) |
| Dengan "tombol jamur" yang dapat dikunci secara manual (kecil) |
N4 2) |
| Dengan "tombol jamur" yang dapat dikunci secara manual (besar) |
N5 2); 3) |
| Dengan penggantian manual "tombol jamur" (besar), tidak dapat dikunci |
N6 2) |
| Dengan "mur" penggantian manual yang dapat dikunci |
N7 2) |
| Sambungan listrik |
| 10 |
Koneksi individu |
| Tanpa konektor kawin, dengan konektor DIN EN 175301-803 |
K4 4) |
| Tanpa konektor kawin, dengan konektor AMP Junior-Timer |
Bab 44) |
| Tanpa konektor kawin, dengan konektor DT 04 - 2PA (Deutsch plug) |
K404); 7) |
| Tanpa konektor kawin, 4 kutub dengan konektor M12 x 1 sesuai IEC 60947-5-2, sirkuit perlindungan interferensi terintegrasi dan LED status |
K72L5) |
| Tanpa konektor kawin, 4 kutub dengan konektor M12 x 1 sesuai IEC 60947-5-2, sirkuit perlindungan interferensi terintegrasi dan LED status (tidak ada koneksi pin 1 ke pin 2) |
K73L5) |
| Koneksi pusat |
| Entri kabel di penutup, dengan lampu indiSAARor |
DL |
| Sambungan plug-in sentral di penutup, dengan lampu indiSAARor (tanpa konektor kawin); konektor menurut DIN EN 175201-804 |
DK6L6) |
| Dengan koneksi plug-in M12x1, versi performa tinggi: 4 kutub |
DK24L 5) |
| Dengan koneksi plug-in M12x1, versi performa tinggi: 4 kutub, sirkuit perlindungan interferensi terintegrasi, tampilan pengoperasian dengan LED |
DK35L 5) |
| Pemantauan posisi kumparan |
|
|
| 11 |
Tanpa saklar posisi |
tidak ada kode |
| Sakelar posisi induktif tipe QM |
| Posisi spool terpantau “a” |
QMAG24 |
| Posisi spool yang dipantau “b” |
QMBG24 |
| Posisi istirahat dipantau |
QM0G24 |
| Sakelar posisi induktif tipe QR |
| Posisi istirahat dipantau |
QR0G24S |
| Posisi spool “a” dan “b” terpantau |
QRABG24E |
| Sakelar posisi induktif tipe QL |
| Posisi spool terpantau “a” |
QLAG24 |
| Posisi spool yang dipantau “b” |
QLBG24 |
| Sensor jarak induktif tipe QS |
| Posisi spool terpantau “a” |
QSAG24W |
| Posisi spool yang dipantau “b” |
QSBG24W |
| Posisi spool yang dipantau “0” |
QS0G24W |
| Posisi spool terpantau “0” dan “a” |
QS0AG24W |
| Posisi spool terpantau “0” dan “b” |
QS0BG24W |
| Posisi spool “a” dan “b” terpantau |
QSABG24W |
| Untuk rincian lebih lanjut, lihat lembar data 24830 |
| 12 |
Tanpa sisipan throttle |
tidak ada kode |
| Dengan sisipan throttle |
| Koneksi |
Throttle Ø dalam mm |
| 0,8 mm |
1,0 mm |
1,2 mm |
| P |
= B08 |
= B10 |
= B12 |
| A |
= H08 |
= H10 |
= H12 |
| B |
= R08 |
= R10 |
= R12 |
| A dan B |
= N08 |
= N10 |
= N12 |
| T |
= X08 |
= X10 |
= X12 |
| Gunakan dengan aliran yang melebihi batas kinerja katup (lihat deskripsi Produk) |
| Panjang penjepit |
| 13 |
42mm (standar) |
tidak ada kode |
| 22mm |
Z |
| Bahan segel |
| 14 |
segel NBR |
tidak ada kode |
| segel FKM |
V |
| Amati kesesuaian seal dengan fluida hidrolik yang digunakan. (Segel lainnya berdasarkan permintaan) |
| 15 |
Tanpa loSAARing lubang |
tidak ada kode |
| Dengan lubang loSAARing |
/60 8) |
| Dengan lubang loSAARing dan pin pengunci ISO 8752-3x8-St |
/62 |
| 16 |
Rincian lebih lanjut dalam teks biasa |
* |
