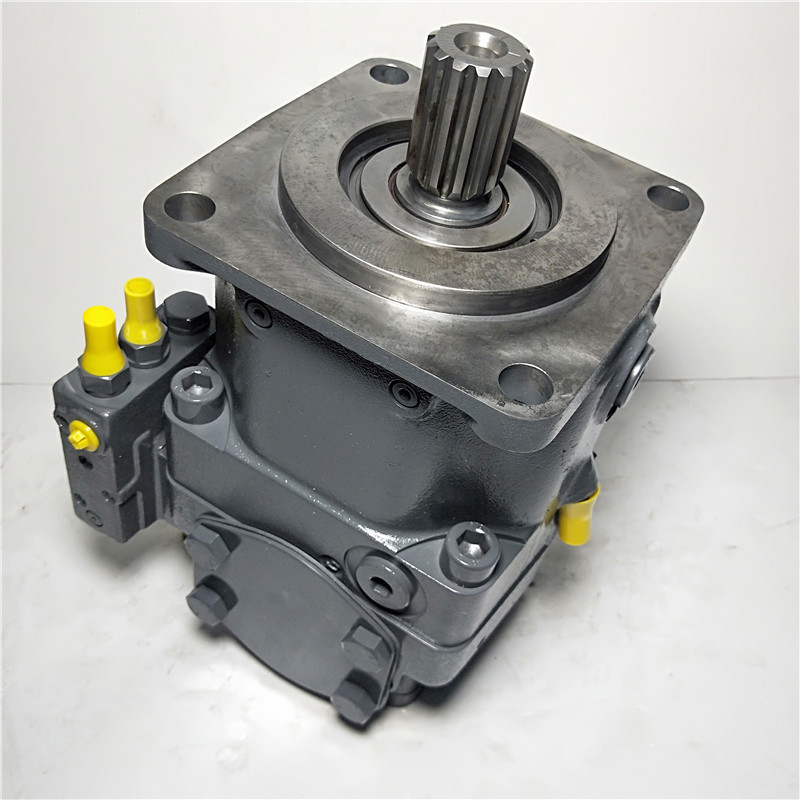

400-450 BAR Pompa Piston Hidraulik A11VLO145 A11VLO260 Pompa Piston Aksial Rexroth

Pompa hidraulik A11VO A11VLO145 A11VLO260 Pompa hidraulik AA11VO190

Instruksi keselamatan

- Pompa A11VO dirancang untuk digunakan dalam sirkuit terbuka.

- Perencanaan proyek, pemasangan dan pengoperasian unit piston aksial harus dilakukan oleh personil yang berkualitas.

- Silakan baca manual dengan seksama sebelum menggunakan unit piston aksial.

- Mungkin ada risiko pembakaran unit piston aksial (terutama elektromagnet) selama dan segera setelah operasi.

- Karakteristik unit piston aksial dapat bervariasi dengan kondisi operasi yang berbeda (tekanan operasi, suhu minyak).

- Outlet minyak pipa kerja:

· Pembukaan minyak dan desain benang tetap untuk tekanan maksimum yang ditentukan.Produsen mesin atau sistem harus memastikan bahwa faktor keselamatan elemen penghubung dan saluran memenuhi kondisi operasi yang ditentukan (tekanan, aliran, cairan hidrolik, suhu).

· Outlet minyak jalur kerja dan outlet minyak fungsional hanya digunakan untuk jalur hidrolik.

- Katup penutupan tekanan dan regulator tekanan tidak memberikan perlindungan keselamatan tekanan tinggi.

- Data dan instruksi yang terkandung di sini harus diikuti.

- Produk ini tidak dapat disetujui sebagai komponen yang sesuai dengan ISO 13849 konsep umum keselamatan mekanik.

- Menggunakan torsi tightening berikut:

Masukkan:

Silakan lihat instruksi produsen untuk mengencangkan torsi sendi yang akan digunakan.

· Bolt pemasangan:

Untuk baut pemasangan dengan benang metrik ISO sesuai DIN 13 dan benang ASME B1.1, disarankan untuk memeriksa torsi peregangan kotak individu sesuai dengan VDI 2230.

· lubang berujung dari unit piston aksial:

Torsi peregangan maksimum yang diizinkan MG Max adalah torsi maksimum untuk lubang internal berujung dan tidak boleh melebihi nilai ini.

· Sekrup penguncian:

Untuk sekrup penguncian logam yang dilengkapi dengan unit piston aksial, torsi pengetatan MV yang diperlukan untuk sekrup penguncian harus digunakan.

	Seri	A11VO Pompa variabel piston aksial
	Spesifikasi	40,60,75,95,130,145,190,260
		Seri 1
	Tekanan kerja	Tekanan umum 400bar (40Mpa), tekanan puncak 450bar (45Mpa)
Mode kontrol: Kontrol daya LR DR kontrol tekanan Kontrol hidraulik HD, terkait dengan tekanan pilot Kontrol listrik EP dengan elektromagnet proporsional	Fitur	Pompa variabel piston aksial plat swash digunakan untuk transmisi hidrostatik dalam sistem hidraulik loop terbuka. Terutama dirancang untuk aplikasi mekanik dalam operasi berjalan. Di bawah kondisi tekanan tangki atau menggunakan pompa pengisian bahan bakar (impeller) built-in opsional, pompa dioperasikan di bawah kondisi otomatis memulai dan mengisi bahan bakar. Menyediakan berbagai pilihan kontrol untuk memenuhi persyaratan berbagai aplikasi. Pilihan kontrol daya diatur secara eksternal, bahkan ketika pompa sedang berjalan. Penggerak poros melalui cocok untuk pompa gigi dan pompa piston aksial, yaitu 100% penggerak poros melalui. Aliran output proporsional dengan kecepatan drive dan dapat bervariasi tanpa langkah antara qV Max dan qV min = 0.
