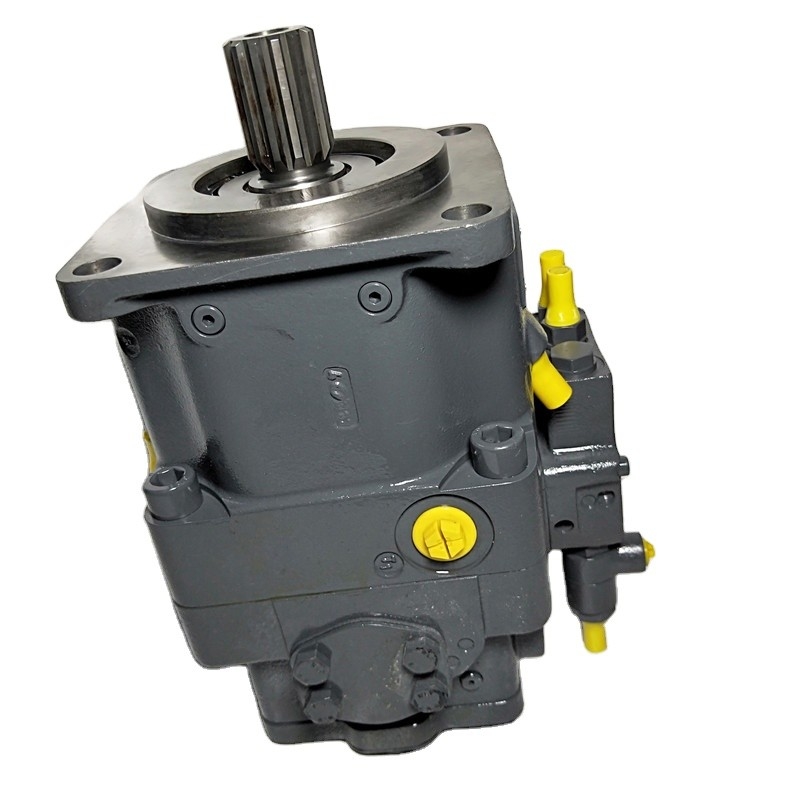

A11VLO145 Pompa Piston Hidraulik A11VLO260 A11VO190 Rexroth Seri A11VO

Pompa hidraulik A11VO A11VLO145 A11VLO260 Pompa hidraulik AA11VO190

Instruksi keselamatan

Pompa A11VO dirancang untuk digunakan dalam sirkuit terbuka.
- Perencanaan proyek, perakitan dan pengoperasian elemen piston aksial harus dilakukan oleh personel yang berkualitas.
- Pelabuhan jalur kerja dan pelabuhan fungsional dirancang hanya untuk jalur hidrolik.
- Ada kemungkinan pembakaran elemen piston aksial (terutama elektromagnet) selama dan sesaat setelah operasi.memakai pakaian pelindung).
- Tergantung pada kondisi operasi elemen piston aksial (tekanan operasi, suhu minyak), karakteristik dapat berubah.
- Pelabuhan minyak tekanan:
Pembukaan minyak dan desain benang tetap untuk tekanan maksimum yang ditentukan.Produsen mesin atau sistem harus memastikan bahwa faktor keselamatan elemen penghubung dan saluran memenuhi kondisi operasi yang ditentukan (tekanan, aliran, cairan hidrolik, suhu).
- Data dan instruksi yang terkandung di sini harus diikuti.
- Menggunakan torsi tightening berikut:
· Lubang berujung untuk elemen piston aksial:
Torsi peregangan maksimum yang diizinkan MG Max adalah torsi maksimum untuk lubang berujung dan tidak boleh melebihi nilai ini.
Masukkan:
Silakan lihat instruksi produsen untuk mengencangkan torsi sendi yang digunakan.
· Sekrup pemasangan:
Untuk sekrup tetap yang memenuhi DIN 13, kami merekomendasikan bahwa torsi pengetesan diperiksa secara terpisah sesuai dengan VDI 2230.
· Sekrup penguncian:
Untuk sekrup penguncian logam yang dilengkapi dengan elemen piston aksial, gunakan torsi pengetatan MV yang diperlukan untuk sekrup penguncian.
- Komponen produk tidak disertifikasi dan disetujui sesuai dengan konsep keselamatan mesin umum dari DIN EN ISO 13849.

	Seri	A11VO Pompa variabel piston aksial
	Spesifikasi	40,60,75,95,130,145,190,260
		Seri 1
	Tekanan kerja	Tekanan umum 400bar (40Mpa), tekanan puncak 450bar (45Mpa)
Mode kontrol: Kontrol daya LR DR kontrol tekanan Kontrol hidraulik HD, terkait dengan tekanan pilot Kontrol listrik EP dengan elektromagnet proporsional	Fitur	Pompa variabel piston aksial plat swash digunakan untuk transmisi hidrostatik dalam sistem hidraulik loop terbuka. Terutama dirancang untuk aplikasi mekanik dalam operasi berjalan. Di bawah kondisi tekanan tangki atau menggunakan pompa pengisian bahan bakar (impeller) built-in opsional, pompa dioperasikan di bawah kondisi otomatis memulai dan mengisi bahan bakar. Menyediakan berbagai pilihan kontrol untuk memenuhi persyaratan berbagai aplikasi. Pilihan kontrol daya diatur secara eksternal, bahkan ketika pompa sedang berjalan. Penggerak poros melalui cocok untuk pompa gigi dan pompa piston aksial, yaitu 100% penggerak poros melalui. Aliran output proporsional dengan kecepatan drive dan dapat bervariasi tanpa langkah antara qV Max dan qV min = 0.
