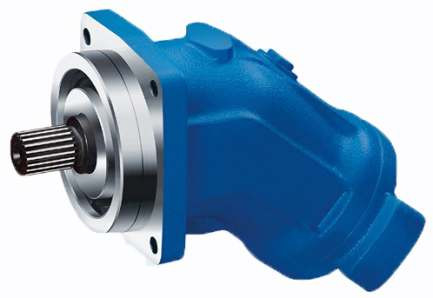

A2FM Motor hidraulik A2FM16 A2FM32 A2FM45 A2FM56 A2FM63 A2FM80 A2FM90 A2FM107, A2FM125, A2FM160, A2FM180, A2FM200
| Seri |
Seri A2FM:6 |
| Tekanan kerja |
Tekanan nominal 315bar, tekanan puncak 350bar |
| Spesifikasi |
10 sampai 200 400/450bar 250 sampai 1000 350/400bar |
| Metode Pengendalian |
Katup flush dan katup muatan; katup relief; katup keseimbangan BVD dan BVE; sensor kecepatan. |
| Fitur |
Motor kuantitatif dilengkapi dengan set rotor piston kerucut aksial dengan desain poros miring untuk transmisi hidrostatik dalam sirkuit terbuka dan tertutup;
Untuk aplikasi mobile dan stasioner;
Kecepatan output tergantung pada aliran pompa dan perpindahan motor;
Torsi keluaran meningkat dengan tekanan diferensial antara sisi tekanan tinggi dan sisi tekanan rendah;
Ukuran skala yang tepat dapat disesuaikan sesuai dengan situasi drive; dengan kepadatan daya tinggi;
memiliki ukuran kecil;
Memiliki efisiensi keseluruhan yang tinggi;
Memiliki karakteristik startup yang baik;
Memiliki desain ekonomis;
Satu bagian piston kerucut dengan cincin piston penyegelan.
|
Motor A2FM dirancang untuk digunakan dalam sirkuit terbuka dan tertutup.
Perencanaan proyek, pemasangan dan pengoperasian unit piston aksial harus dilakukan oleh personel yang berkualitas.
Sebelum menggunakan unit piston aksial, baca manual instruksi yang sesuai secara menyeluruh.
Risiko luka bakar dari unit piston aksial selama dan sesaat setelah operasi.
¢ Karakteristik unit piston aksial dapat bervariasi karena kondisi operasi yang berbeda (tekanan operasi, suhu cairan).
Pelabuhan jalur kerja:
· Pelabuhan dan benang pemasangan dirancang untuk tekanan maksimum yang ditentukan.Pembuat mesin atau sistem harus memastikan bahwa faktor keselamatan elemen penghubung dan jalur memenuhi kondisi operasi yang ditentukan (tekanan, aliran, minyak hidrolik, suhu).
• Pelabuhan jalur kerja dan pelabuhan fungsi hanya untuk jalur hidrolik.
Informasi dan instruksi yang terkandung di sini harus diikuti.
Produk tidak dapat disetujui sebagai komponen sesuai dengan konsep keselamatan umum mesin dari ISO13849.
¢ Gunakan torsi pengetatan berikut:
· Konektor:
Lihat instruksi pabrikan untuk torsi pengetatan fittings yang digunakan.
· Bolt pemasangan:
Untuk baut pemasangan dengan benang metrik ISO sesuai DIN13 dan benang sesuai ASMEB1.1, kami merekomendasikan untuk memeriksa torsi peregangan dari individual rumah sesuai dengan VDI2230.
· Lubang berujung untuk unit piston aksial:
Torsi peregangan maksimum yang diizinkan MGmax adalah nilai maksimum untuk lubang berujung dan tidak boleh melebihi.
· Sekrup penguncian:
Untuk sekrup penguncian logam yang dilengkapi dengan unit piston aksial, torsi pengetatan MV yang diperlukan untuk sekrup penguncian harus digunakan.
Langkah-langkah pencegahan pemasangan
Selama pengoperasian dan operasi, unit piston aksial harus selalu diisi dengan minyak hidrolik dan ventilasi dengan udara.Peringatan di atas juga harus dicatat setelah periode yang relatif lama tidak aktif., karena unit piston aksial dapat mengalirkan minyak hidraulik kembali ke tangki melalui saluran hidraulik.
Khususnya pada posisi instalasi "sumbu transmisi ke atas", pengisian minyak dan pembuangan harus dilakukan secara menyeluruh, jika tidak akan ada bahaya seperti operasi bebas minyak.
Minyak pembuangan di rumah pompa harus dibuang ke tangki melalui lubang pembuangan tertinggi (T1, T2).
Untuk kombinasi beberapa perangkat, pastikan bahwa tekanan yang sesuai untuk setiap perangkat tidak melebihi.saluran pembuangan yang umum harus diganti sehingga tekanan minimum yang diizinkan untuk semua peralatan yang terhubung tidak melebihi dalam keadaan apa punJika hal ini tidak mungkin, saluran pembuangan yang terpisah harus diletakkan jika perlu.
Untuk mendapatkan nilai kebisingan yang menguntungkan, semua saluran penghubung harus dipisahkan dengan elemen elastis dan pemasangan di atas tangki harus dihindari.
Dalam semua kondisi operasi, saluran pembuangan harus mengarah ke titik di bawah tingkat minyak minimum di tangki.
